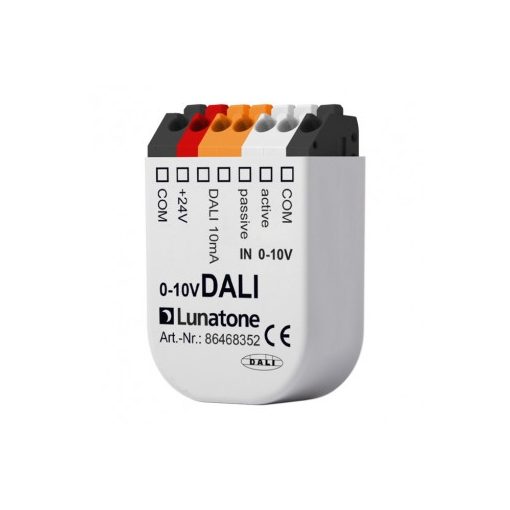

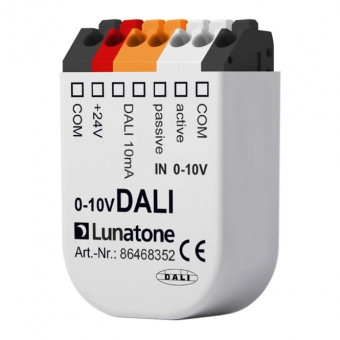

    LUNATONE 86468352-001 Analóg DALI interfész bemenet | 0-10V - OFF 1-100%

    LUNATONE 86468352-001 Analóg DALI interfész bemenet | 0-10V - OFF 1-100%
    LUNATONE 86468352-001 Analóg DALI interfész bemenet | 0-10V - OFF 1-100%
    34 564 Ft
    Összehasonlítás
    Kedvencekhez
    Ajánlom
    Nyomtat
    Kérdés a termékről
    Részletek
    Termékinformáció

    A 0-10V-os DALI-átalakító a 0-10V-os analóg jelet DALI-szabályozási értékké alakítja. A modul DALI tápellátást is biztosít egy kis DALI áramkörhöz, legfeljebb 4 terheléssel (10 mA). A készülék aktív és passzív 0-10V bemenettel rendelkezik. Különféle előre konfigurált változatok állnak rendelkezésre, ezek különböznek az 1–100% vagy 10–100% fényerő-szabályozási tartományban és a DALI funkcióban 1 V alatti bemeneti feszültséggel. További konfigurációt az SW DALI Cockpiten keresztül nem terveznek.



    - Kompakt interfészmodul a 0-10V-os vezérlőjelek DALI fényerő-szabályozási értékké alakításához

    - Integrált buszellátás DALI aláramkörhöz, akár 4 szabványos DALI-terheléssel (10mA), DALI bővítővel akár 64 terhelésig bővíthető

    - Passzív és aktív 0-10V bemenet

    - A kiolvasott 0-10V feszültség a DALI aláramkörre kerül

    - A 0-10V bemeneti feszültség változása (>1%) eseményindítóként használatos

    - A modul tápellátása 12-24V tápegység biztosított.

    - Különböző átalakítási jellemzőkkel rendelkező változatok állnak rendelkezésre (sötétítési tartomány, OFF funkció)

    - A DALI kimenetre (10mA) csatlakoztatott elektronikus előtétek és a 0-10V-os bemenet (vagy a 24V-os tápegység) közötti galvanikus leválasztás egy DALI bővítő behelyezésével érhető el



    Műszaki adatok

    Környezeti hőmérséklet: 0 - +50 Celsius fok

    Védettség: IP20

    Csatlakozó vezetékek keresztmetszete max.: 1,5mm²

    Beépítés: dobozba szerelés

    Javasolt vezetékhossz a 0-10V-os vezérlőkészülékhez: 50cm



    Funkció

    Készülék típusa: jelátalakító

    Tompítási jellemzők: kiviteltől függő választás



    Elektromos adatok

    Tápellátás: 12V-24Vtípus.

    Áramfelvétel: 4mA + áram a DALI kimenethez

    Bemenet: 0-10V, passzív vagy aktív

    Kimenet: DALI, Imax=10mA



    Ház és méretek

    Méretek LxSzxM.: 40x28x15 mm

    Szín: szürke
    Adatok
    Típus (összevonás)
    variation
    Cikkszám
    1685009
    Raktáron
    1
    Típus
    KI funkció nélkül (MIN/1-100%)
    Cikkszám
    2152
    Tömeg
    11 g/db
