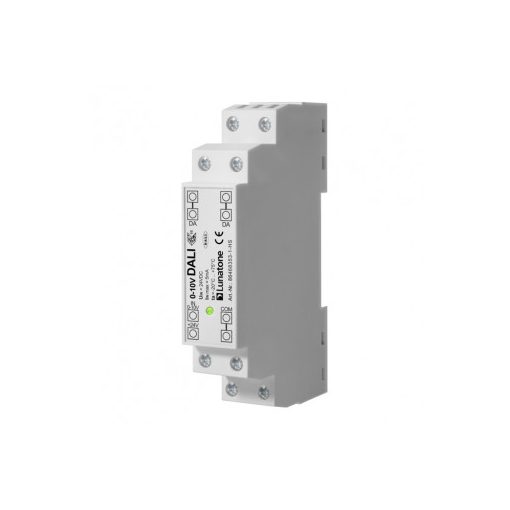

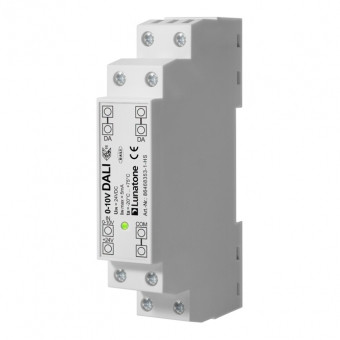

LUNATONE 86468353-1-HS DALI 0-10 V interfész bemenet | 1x

Interfész modul DALI áramkör vezérléséhez analóg 0-10 V jelekkel



- Kompakt modul a 0-10 V-os vezérlőjelek DALI fényerő-szabályozási szintekké alakításához

- 1, 2 vagy 3 csatornás eszközök

- A beolvasott 0-10 V feszültség a következőképpen jelenik meg Dali Off vagy Dimming érték

elküldve kívánt hatásos tartományba a DALI áramkörben - A 0-10V bemeneti feszültség változása (>1%)

eseményindítóként

használatos

- Tápellátás 12V - 24V DC

- Hatásos tartomány konfigurálása, konverziós karakterisztika és OFF funkció

minden csatornához a DALI cockpit és DALI-USB interfész segítségével

- Passzív 0-10V bemenet: a modul nem szolgáltat feszültséget, alkalmas 0-10V analóg jellel történő vezérlésre (pl.: Siemens LOGO)

- A készülék működéséhez DALI busz tápellátás szükséges (pl. Dali PS)

- Galvanikus leválasztás a DALI busz és a 0-10V bemenet vagy 24V táp között



Elektromos adatok

Tápellátás: 12V - 24V DC

típus. Bemeneti áram 24V: 5mA

Bemenet: 1 x 0-10V / 0,1mA

Kimenet: DALI

funkció: konverter, a funkció DALI-n keresztül konfigurálható



Műszaki adatok

Üzemi hőmérséklet: -20 Celsius fok...60 Celsius fok

Méretek: 1TE, 98mm x 56mm x 18mm

összeszerelés: Kalapsín Védelmi

osztály: IP20

Csatlakozó vezeték keresztmetszete: 2,5 mm²-ig

eltérő buszrendszer
-
Bemenetek száma
1
Végrehajtás
hasonló
BAB-Tec
Nem
Bluetooth
Nem
Casambi
Nem
DALI
Igen
ENOcean
Nem
Szín
fehér
free@home
Nem
Gira One
Nem
Hager KNXeasy
Nem
Gyártói cikkszám
86468353-1-HS
Gyártó típusa
86468353-1-HS
Telepítési hely
elosztó szekrény
FIATAL OTTHON
Nem
Osztály
Analóg bemenet
KNX
Nem
KNX RF
Nem
KNX Secure
Nem
KNX TP
Nem
márka
LUNATONE
Anyag
Nem
Mbus
Nem
Modbus
Nem
Modbus RTU
Nem
Modbus TCP
Nem
Szerelés típusa
Sor telepítés
Névleges feszültségű bemenetek
N/A
Potenciál mentes
Nem
Kagylós
Nem
Siemens LOGO!
Nem
Osztályegységek
1
Théba LUXORélő
Nem
szál
Nem
Az átvitel típusa
Kábel
Wi-Fi
Nem
Bölcsebb Otthon
Nem
Netatmo-val
Nem
Zigbee
Nem
