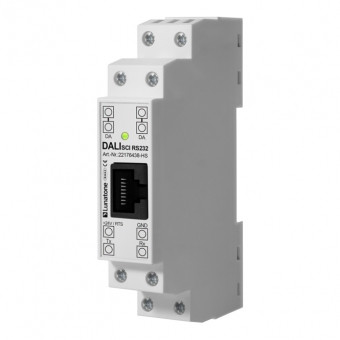

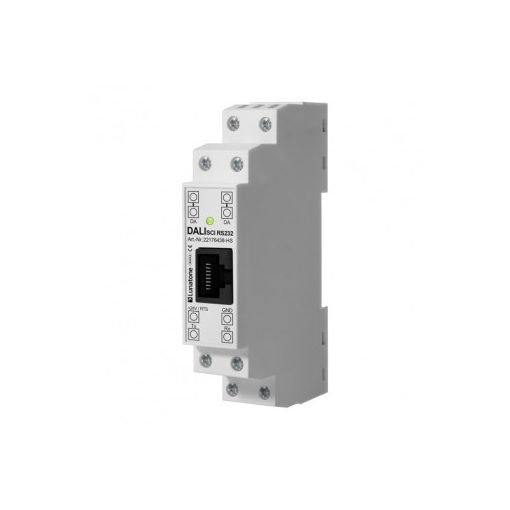

LUNATONE 22176438-HS DALI SCI RS232 interfész REG | standard

Interfész a PC (vagy egy PLC) és a DALI világítási rendszer moduljai közötti kommunikációhoz



- Soros interfész modul a DALI rendszerhez A modul lehetővé teszi a kommunikációt a DALI komponensekkel RS232-n keresztül

- PC vagy PLC egyszerű csatlakoztatása DALI rendszerhez

- kétirányú adat forgalom

- címzés, konfiguráció, állapotlekérdezések, monitorozás

- különféle szabadalmaztatott DALI protokoll bővítmények támogatása

- galvanikus leválasztás

- tápellátás a DALI buszon és a soros interfészen keresztül

- a soros interfész RJ45 aljzaton és csavaros kapcsokon keresztül valósul meg

- duplikált DALI terminálok



Elektromos adatok:

típus Áramszükséglet DALI: 10mA

SCI protokoll: RS232 38400 baud, 8 adatbit, nincs paritásbit, 1 stop bit (38400,8,n,1)

SCI táp: 6-24V

tip. Áramigény: SCI 5mA



Mechanikai adatok:

Ház: DIN-sín

Szerelés: DIN-sín

Méretek: 90mm x 57mm x 18mm

Hőmérséklet: 0 Celsius fok - 50 Celsius fok

Védettség IP20

Csatlakozás RS232: Csavaros csatlakozók RJ45-ös

csatlakozóhoz max
