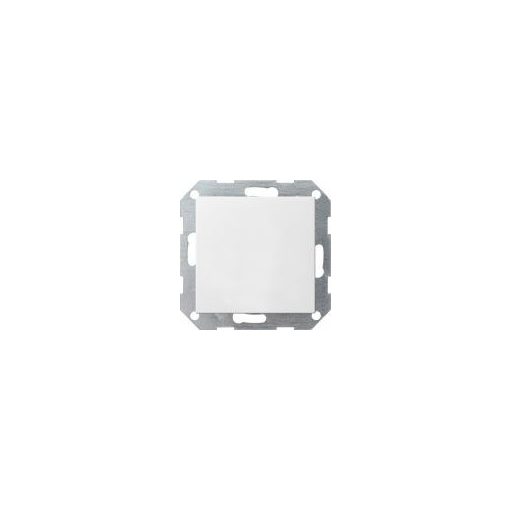

A süllyesztett folyamatos vezérlők és az objektumvezérlők egyesítik a KNX buszcsatoló, az egy helyiség hőmérséklet-szabályozó alapjel-specifikációval és a bináris bemenet funkcióit.
- A bináris bemenetre négy potenciálmentes érintkező csatlakoztatható
- Az 1. bemeneten távérzékelő csatlakoztatható a padlóban történő hőmérsékletméréshez
- Két bemenet paraméterezhető kimenetként (max. 0,8 mA)
- A vezérlő funkciót használjuk egyedi szobahőmérséklet szabályozáshoz. A szabályozó belső vagy külső hőmérséklet érzékelővel rögzíti az aktuális helyiséghőmérsékletet és ezt egy állítható hőmérsékleti alapjel segítségével szabályozó változóvá dolgozza fel
- a szelepmozgatók állandó vezérlőjellel, valamint kapcsolási vezérlőjellel vezérelhetők
Szabályozó:
- 5 működés üzemmódok: komfort, készenlét, éjszakai, fagy- vagy hővédelem és vezérlőzár (pl. harmatpont üzemmód)
- Fűtési/hűtési funkciók: fűtés, hűtés, fűtés és hűtés, alap- és kiegészítő fűtés, alap- és kiegészítő hűtés
- Előre beállított szabályozási paraméterek közös fűtéshez vagy Hűtőbordához
- Szabályozó kikapcsolható (harmatpont üzem) vagy a vezérlő vagy a vezérlő működése zárolható
- Szelepvédelmi funkció (a szelep ciklikusan 24 óránként nyílik)
- Szabályozási típusok: Folyamatos PI szabályozás, kapcsoló PI vezérlés (PWM) és kapcsolás 2-pontos vezérlés (Be / Ki)
- Hőmérséklet érzékelés belső és/vagy külső érzékelőn keresztül (átlagolás nagy helyiségeknél)
Bemenetek:
- A kapcsolási, fényerő-szabályozási, redőnyök és értéktávadók funkcióinak szabad hozzárendelése a bemenetek
- Blokkoló objektum az egyes bemenetek blokkolására
- Viselkedés, amikor minden bemenethez külön visszatér a buszfeszültség - paraméterezhető
- távirati sebesség korlátozás
- kapcsolási funkció: minden bemenethez két független kapcsoló objektum áll rendelkezésre, és külön-külön aktiválható, a parancs önállóan állítható fel és csökkenésekor élek (ON, OFF, TOGGLE, nincs reakció) - fényerőszabályzó funkció: egy- és kétfelületű működés, a fényerő és a kapcsolás közötti idő
és a tompítás lépésszélessége állítható, a távirat ismétlése és a távirat küldés leállítása lehetséges
- Vakfunkció: a parancs állítható felemelkedéskor él (nincs funkció, UP, DOWN, TOGGLE), működési koncepció paraméterezhető (Step - Move - Step vagy Move - Step), a rövid távú és hosszú távú működés közötti idő állítható, léc beállítási idő állítható - értékadó
funkciója és fényjelenet-bővítés: él (érintkezőként gomb, nyomógomb megszakító érintkezőként, kapcsoló) és az élen lévő érték paraméterezhető, a gomb értékállítása hosszú gombnyomással lehetséges értékadóhoz, fényjelenet bővítés memória funkcióval vagy anélkül
- Hőmérséklet érzékelő funkció: A gombos interfész egyik csatornája külső hőmérséklet érzékelőként használható a szobahőmérséklet-szabályozóhoz
Kimenetek:
- Maximum két kimenet független kapcsolása
Műszaki adatok:
Környezeti hőmérséklet: -5 - +45 Celsius fok
Kábelhossz :
- Bemenetek és kimenetek: max 5 m
- Hőmérséklet érzékelő: max 50 m
Beépítési mélység: 23 mm
Megjegyzések:
- külön buszcsatoló nem szükséges
- a külső bemenetek csatlakoztatásakor kapcsoló kapocsdoboz használata javasolt
- a az objektumvezérlőnek nincs kezelő vagy kijelző eleme
Gyártó |
GIRA |
|---|
KNX buszrendszer |
Igen |
|---|
KNX rádiós buszrendszer |
nem |
|---|
Buszrendszer rádiós busz |
nem |
|---|
LON buszrendszer |
nem |
|---|
Powernet buszrendszer |
nem |
|---|
Egyéb buszrendszerek |
nélkül |
|---|
végrehajtás |
Hőmérséklet szenzor |
|---|
Szerelés típusa |
süllyesztett |
|---|
Busz csatlakozást tartalmaz |
Igen |
|---|
DCF77-el |
nem |
|---|
Hangjelzés |
nem |
|---|
Fűtéssel |
nem |
|---|
Szín |
fehér |
|---|
RAL szám (hasonló) |
9010 |
|---|
Analóg bemenet |
nem |
|---|
Bináris bemenet |
Igen |
|---|
Meteorológiai állomás |
nem |
|---|
IP védelem) |
IP20 |
|---|
eltérő buszrendszer
-
BAB-Tec
Nem
Bluetooth
Nem
Casambi
Nem
CO2 érzékelő
Nem
DALI
Nem
ENOcean
Nem
Szín
fehér
free@home
Nem
Gira One
Nem
Hager KNXeasy
Nem
Fényerő érzékelő
Nem
Gyártói cikkszám
210103
Gyártó típusa
210103
Telepítési hely
Fal
Integrált vezérlő
Nem
FIATAL OTTHON
Nem
Osztály
Gomb felület
KNX
Igen
KNX RF
Nem
KNX Secure
Nem
KNX TP
Igen
Légnyomás érzékelő
N/A
Páratartalom érzékelő
N/A
márka
GIRA
anyag
műanyag
Anyag
Nem
Mbus
Nem
kijelzővel
Nem
Modbus
Nem
Modbus RTU
Nem
Modbus TCP
Nem
Szerelés típusa
süllyesztett
felület
csillogó
55 kapcsoló tartományba illeszkedik
Igen
Eső
N/A
Kagylós
Nem
Siemens LOGO!
Nem
Osztályegységek
-
Hőmérséklet érzékelő
N/A
Théba LUXORélő
Nem
szál
Nem
Az átvitel típusa
Kábel
VOC érzékelő
N/A
Wi-Fi
Nem
szél
N/A
Bölcsebb Otthon
Nem
Netatmo-val
Nem
Zigbee
Nem
Kiegészítők
Nem
Alkalmas kapcsolótartományba történő beépítésre
Igen
